Kinter MA-170 Class-AB amplifier 설치.

저렴한 디지털앰프

부모님이 티비 소리가 안나온다는 컴플레인이 접수되었다. ㅠㅠ

알다시피.. 중소기업이든.. 대기업이든... 텔레비전에 들어있는 스피커는 크기의 한계로 인하여 소리가 그다지 좋지 않은 편이다. 따라서 사운드바 혹은 북쉘프 타입의 스피커 등등으로 추가적으로 스피커를 설치하여 좀 더 좋은 소리를 듣는 가정이 대부분일 것이다.

부모님 집에 설치해드렸던 티비에 물린 앰프는 출시된지 무려 20여년이 된 소니 DAV-S880 모델이다.

나름 5.1채널 올인원 앰프로 SACD도 지원하고 여러가지 입출력을 지원하는 앰프(리시버)이다.

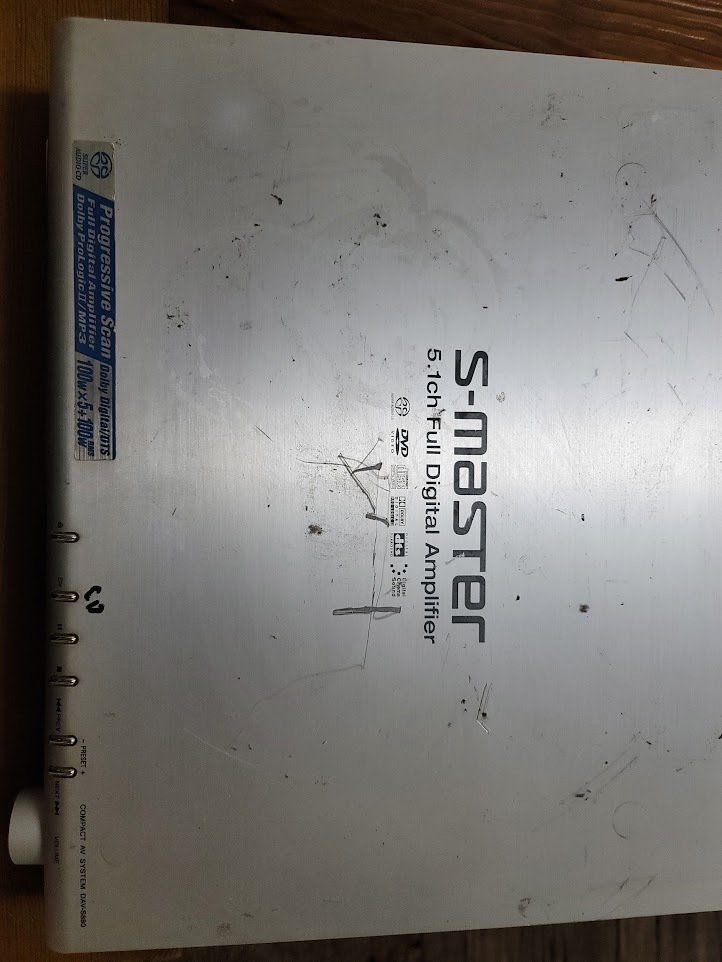

나름 20년이나 된.. 소니 DAV-S880

사용한지 오래되었기 때문인지... 1,2년전부터 더이상 소리가 크게 나오지 않는 현상이 있었는데... 볼륨을 거의 100%까지 올려서 사용하곤 했었다. 그런데 더이상 노후화를 못 견디고 이제 소리가 더이상 나오지 않는다.. ㅠㅠ

하여... 액티브 스피커를 또 사야 하나.. 고민하며 이런저런 검색을 해보다가.. 기존에 앰프에 물려있던 스피커를 재활용해보자는 생각으로 저렴한 ClassD 앰프들을 알아보게 되었다.

아주 저렴한 가격대임에도 불구하고(1~3만원대) 나름 20W * 2Ch 해서 총 40W의 출력을 가지고 있다고 한다.(정말? 설마.. ㅋㅋ 뻥출력 표기임은 아래에서 사용한 칩셋의 스펙을 보면 나온다.. ㅎㅎ)

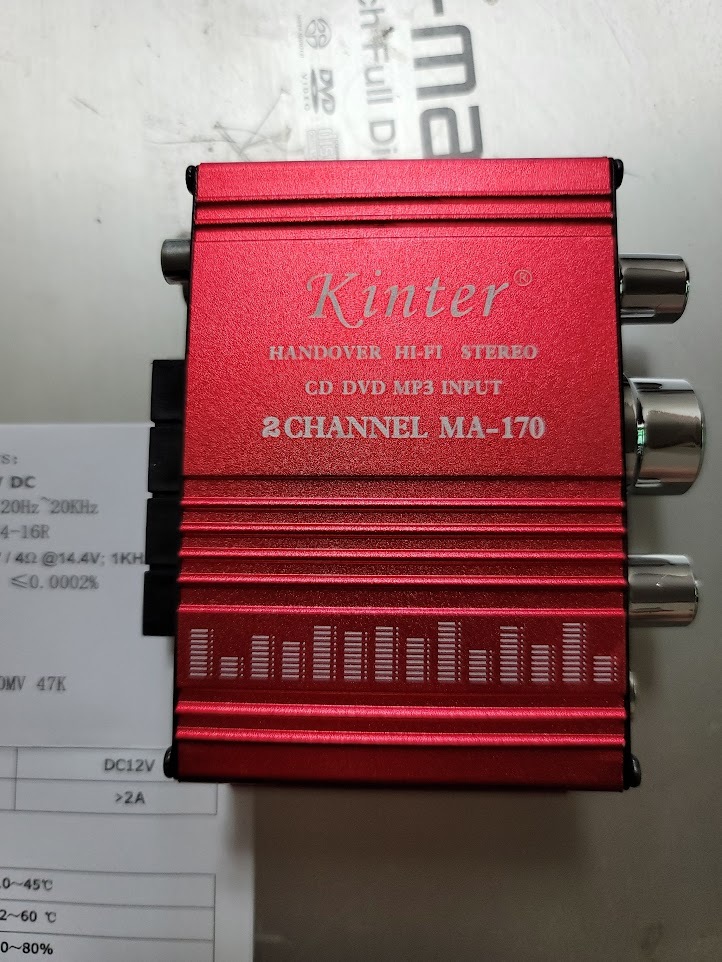

도착한 택배에서 꺼내본 MA-170

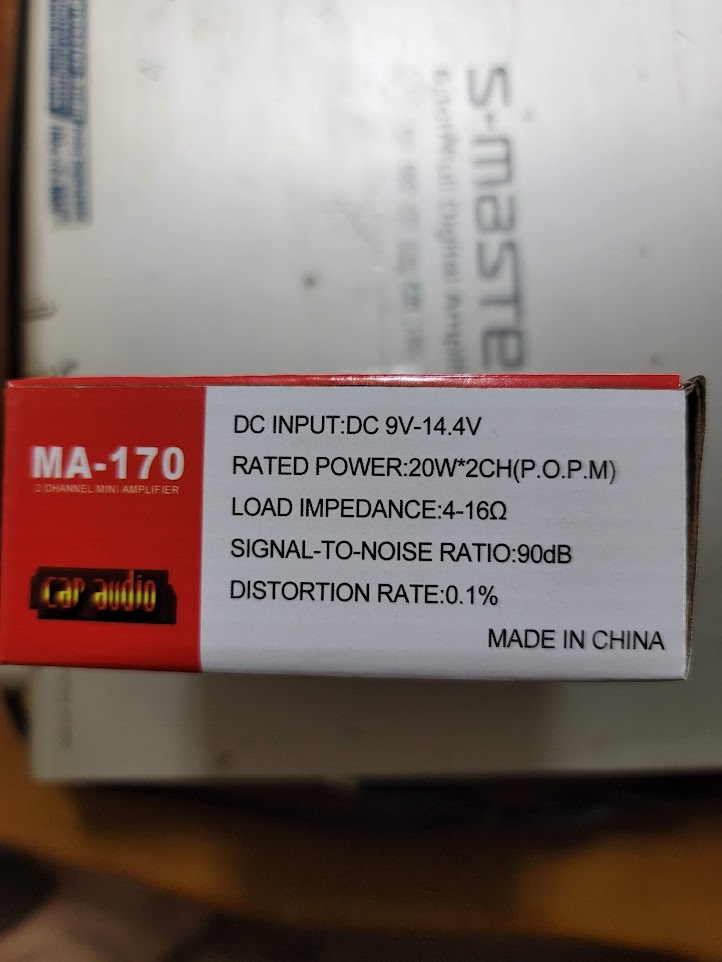

박스 옆구리에 써있는 제품의 스펙.

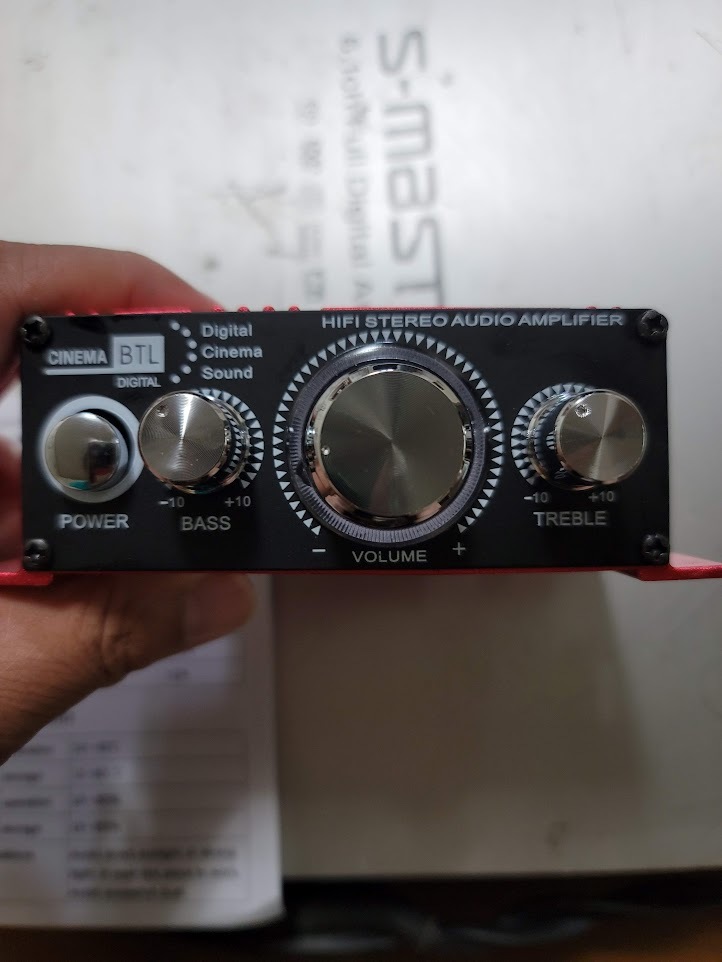

제품의 앞면, 차례대로 전원버튼/베이스조절다이얼/메인볼륨다이얼/트레블조절다이얼 로 배치되어있다.

제품의 뒷면, 차례대로 오디오신호입력RCA단자/우측채널스피커단자/좌측채널스피커단자/전원터미널 이 있다.

지원하는 스피커 임피던스는 4옴에서 16옴까지라고 하는데.... 사용하던 소니앰프의 스피커 임피던스를 보니... 아래와 같이 3옴이다. ㅡ.ㅡ;;;

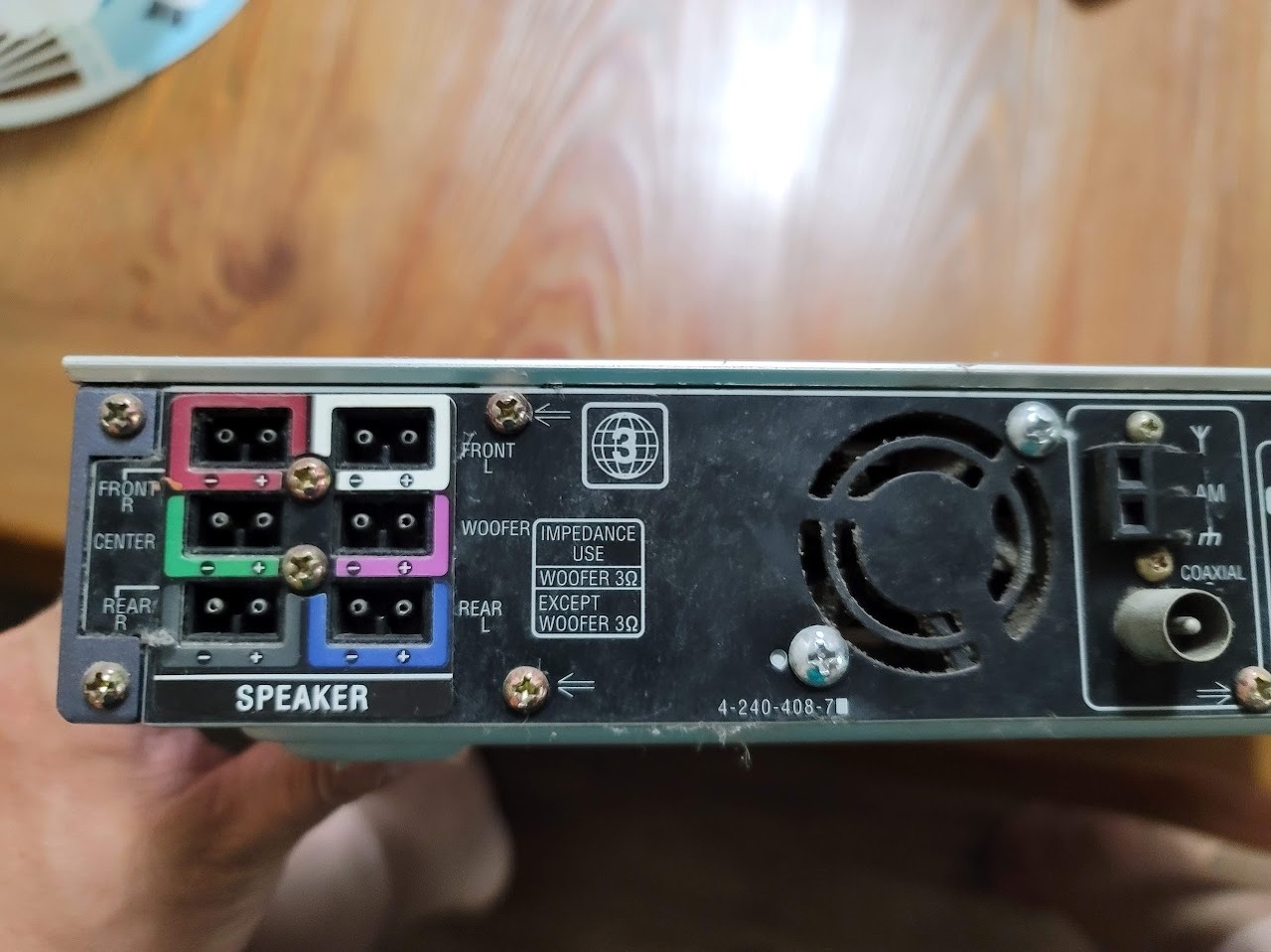

소니앰프의 뒷면 스피커 출력단자 3옴 스피커를 사용하라고 되어있다.

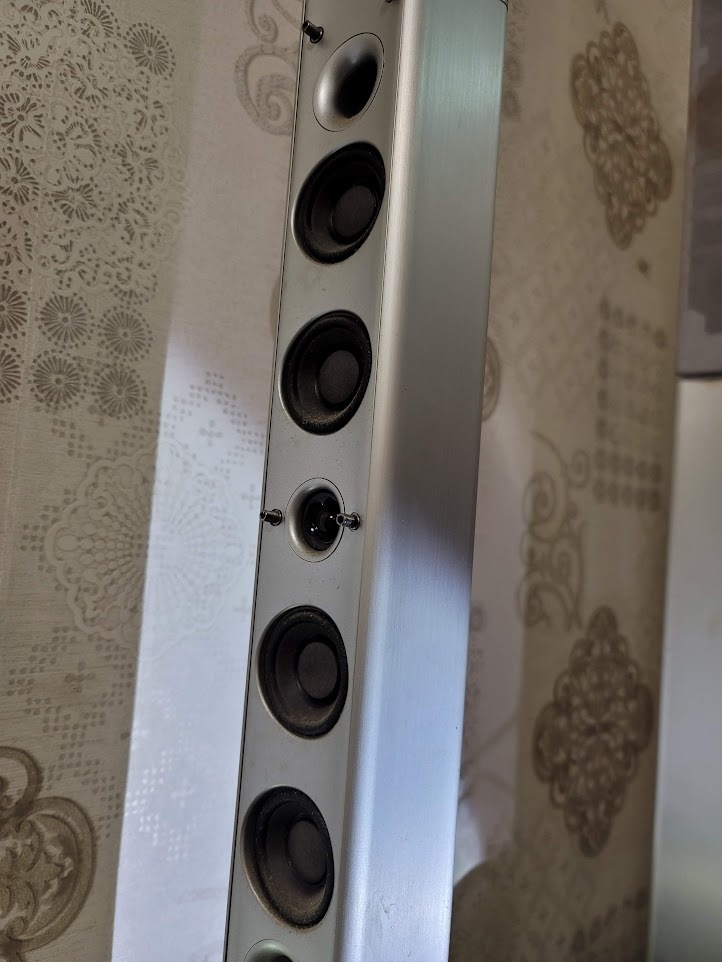

소니앰프의 기본스피커 저런 유닛이 총 5개 + 우퍼1대 해서 5.1채널이다.

소니앰프의 기본 스피커를 살펴보면 작은 유닛이 4개 그리고 트위터 1개가 달려있는데 아마 내부적으로 병렬로 연결이 되어있는지 임피던스가 3옴이다.

내가 구입한 MA-170은 4~16옴 임피던스의 스피커를 물리라고 되어있으므로 그냥 연결하면 앰프에 무리가 갈테고 임퍼던스를 맞춰주어야 한다.

임피던스를 맞추기 위해서 좌측채널 스피커 2개(리어/프론트)를 직렬로 연결해서 연결하면 해결된다.

병렬연결의 합성저항 및 직렬연결의 합성저항은 병렬시 줄어들고 직렬시 늘어나게 된다.

3옴짜리 스피커를 2개 직렬연결하면 6옴의 임피던스를 가진 스피커가 되는셈.

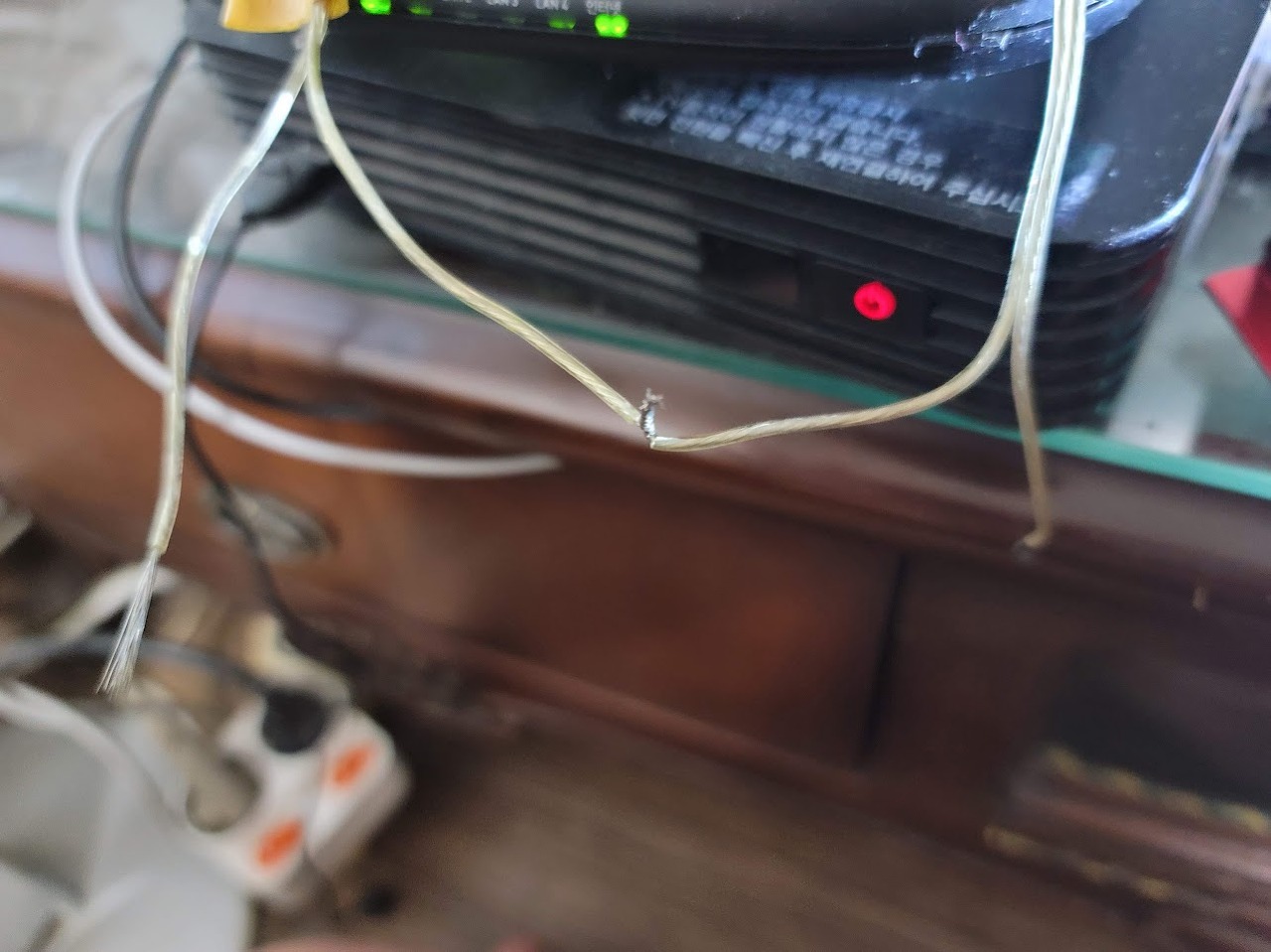

스피커 2대 직렬연결

기존 스피커 단자의 커넥터를 제거하고 전선피복을 벗겨낸 후 위의 사진과 같이 직렬 연결을 해주었다.

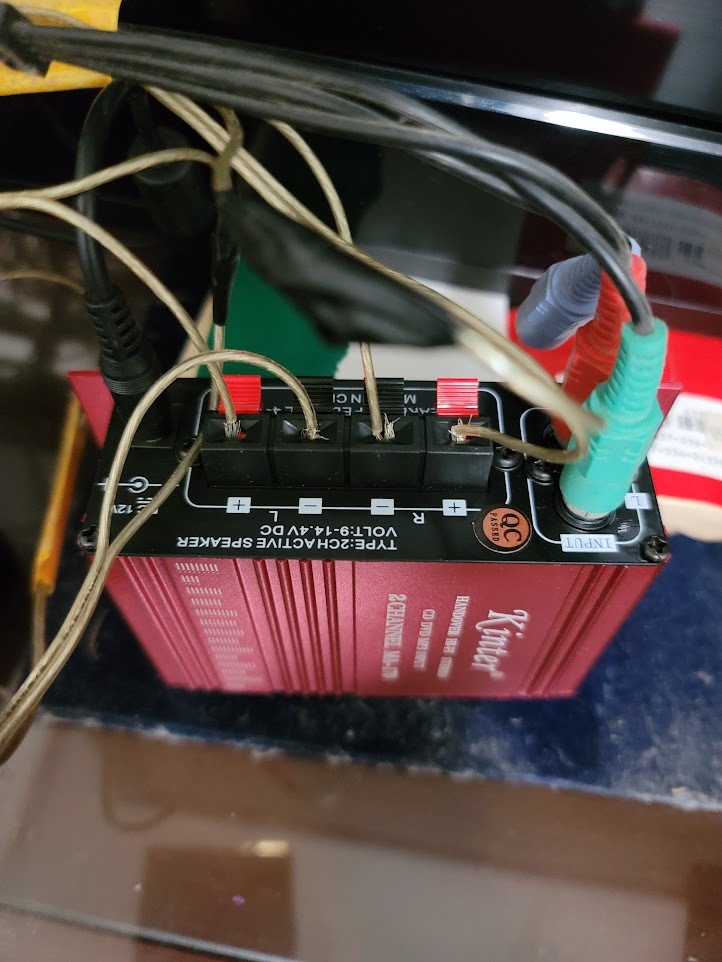

제품 뒷면에 결선을 완료한 모습.

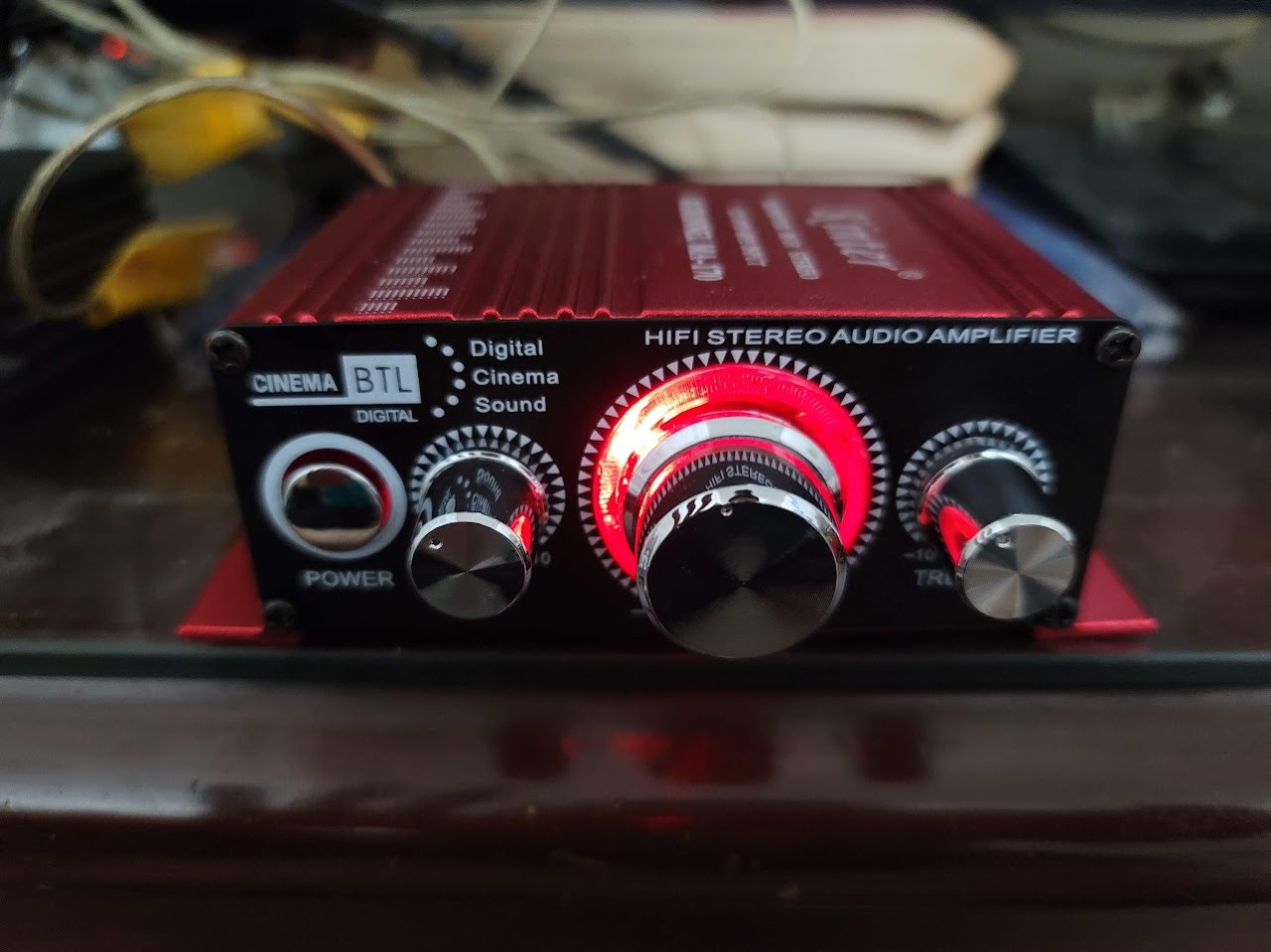

제품에 전원인가시 볼륨다이얼에 led가 들어오며 색상이 돌아가면서 바뀐다 ㅎㅎ

결선을 완료하고 전원인가후 티비를 켜보았다.

음... 볼륨을 약 95%까지 올리고 소스기기의 볼륨도 90% 정도까지 올려보았다.

나름 작은 거실을 울리기에는 충분한 음량으로 올라간다. 뭐 이 정도 가격에 이 정도면... 감지덕지인 셈 ㅎㅎㅎ

다만 전에 사용하던 DAV-S880의 경우 다양한 음장효과를 지원하고 나름 소리가 박력(?)이 있었으나.. MA-170의 경우는 좀 소리가 밋밋한 편이긴 하다..ㅠㅠ

뭐 부모님은 소리가 잘 나오니 다행이라고 하시니 별 문제는 없겠다..ㅎㅎ

MA-170의 앰프칩이 무엇이 사용되었나 찾아보니 tda-7266 이라는 제품을 사용하고 있다.

아래는 해당제품의 데이터시트 링크이다.

https://www.st.com/resource/en/datasheet/tda7266.pdf

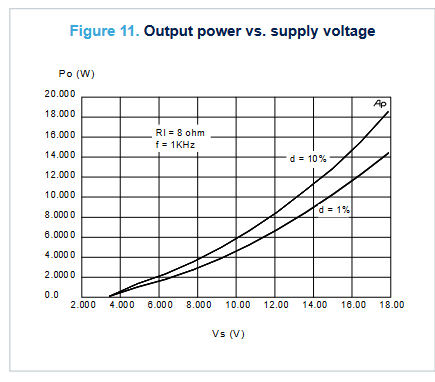

해당 데이터시트에서 13번 도표를 보면 아래와 같은데.. 최대 18V 전압 입력시 약 19W 까지는 출력이 나오는 듯 싶다.

내가 사용한 전원 어댑터는 12v 짜리이므로 약 8W 정도 되겠다.. ㅡ.ㅡ;;

전압에 따른 출력

현재는 좌측 리어/프론트 스피커 2조 및 우측 2조 해서 총 4개만 연결을 해놓았는데.... ali express 같은 곳에서 digital amp 등으로 검색을 해보면 저렴한 가격에(약 10~30달러 정도?) 좌우측 채널 및 우퍼까지 해서 100W 이상의 출력!을 지원하고 블루투스까지 지원하는 앰프보드들이 꽤나 많다. 다음에는 저런걸 한번 사서 우퍼까지 연결을 해볼까.. 하는 생각이다 ㅎㅎ
