블랙박스 X3300 설치

오늘 설치할 파인뷰 X3300 블랙박스

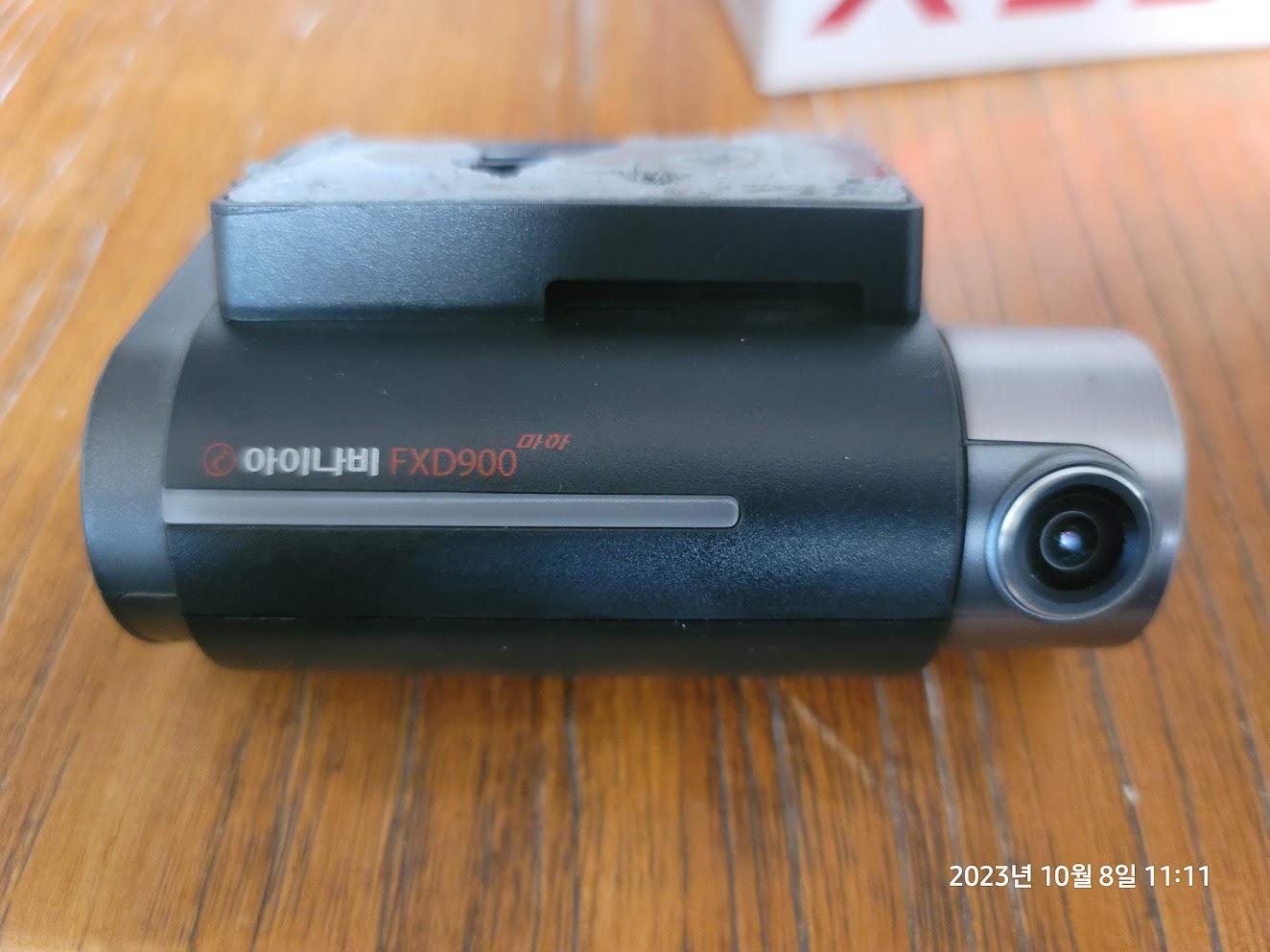

9년전에 신차를 구입할 때 영맨이 달아주었던 블박이 아래의 아이나비 FXD900 모델이었다.

9년5개월간 고생한 블랙박스

액정은 달려있지 않지만 나름 GPS 신호를 수신하여 해당위치 기반으로 과속방지턱을 알려준다던가 하는 기능도 있었고 나름 그 시대에 저렴한 모델은 아니었던 것으로 기억.

차령이 9년 5개월이 되어가니 블박이 최근부터 부팅이 늦어지더니 결국은 부팅이 안되는 상황이 되었다.

하여 새로 바꿔달 블박을 검색하다가(이제는 이런것도 좀 귀찮다... 예전에는 이모델 저모델 비교분석하며 올바른 선택을 하는 것인지에 대한 스스로의 선택이 합리적인 근거를 마련하는게 일상이었는데 ㅎㅎ..) 선택한 모델은 잘 팔리는! ㅋㅋ 나름 저렴한 가격대의 제품이었다.

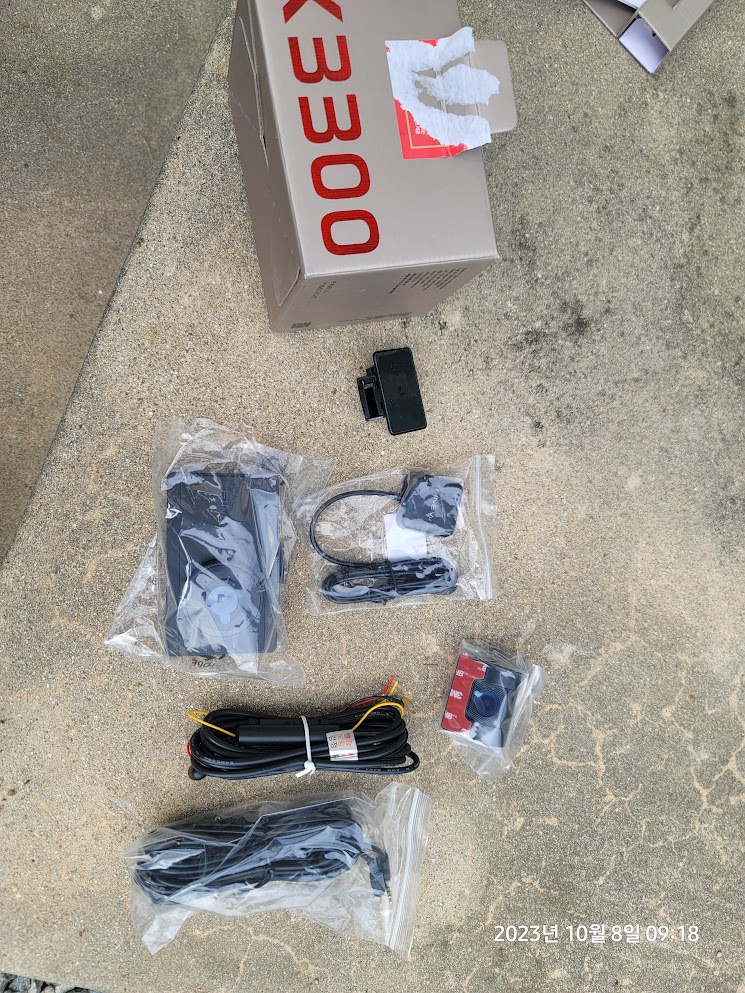

파인뷰  X300 모델로 구성품은 아래와 같다.

박스는 작은데 나름 뭐가 많이 들어있다.

일단 블박 본체와 후방카메라 그리고 GPS 수신안테나 본체를 전방창문에 거치하는 거치대 그리고 본체의 전원공급을 위한 전원공급선, 그리고 후방카메라와의 연결선이다.

우선은 기존에 설치된 블박을 철거한다. 기존에 운전석쪽 실내 퓨즈박스에 연결된 전선들을 잘 철거해준다.

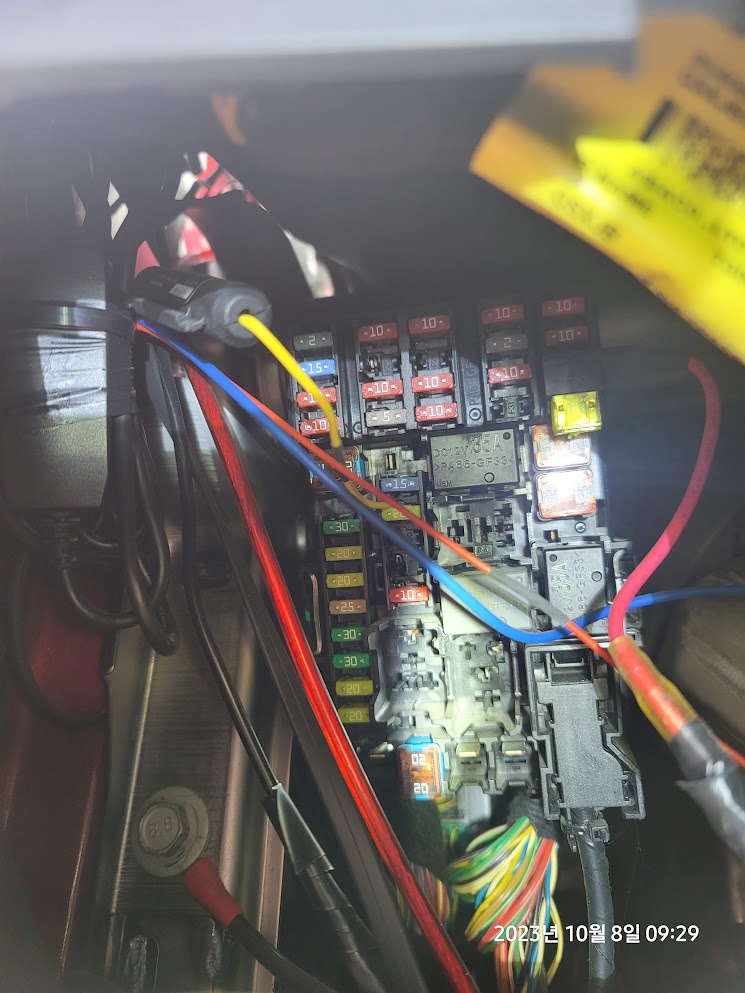

실내 퓨즈박스 연결상태. 복잡하다.

일단 전원선은 3가닥이며 1개는 BATT로 상시 12v 전원선, 그리고 1개는 ACC로 시동시 혹은 ACC ON 상태에서 전원이 공급되는 선, 그리고 나머지 1개는 GND 접지이다.(배터리 -)

배터리 용량이 넉넉하다면 시동OFF후에도 일정시간 녹화가 되도록 BATT 는 상시12v 에 연결하면 되고 운행중에만 녹화하고 싶다면 그냥 BATT/ACC 두가닥 선을 합쳐서 시동중에만 전원이 공급되는 부분에 연결하면 된다.(물론 요즘 블박들은 방전방지를 위해서 전원이 Cut off 되는 전압을 설정할 수 있으나 뭐 나의 경우 일주일에 주행이 주말에만 운행하고 주차장에서는 그닥 신경쓰지 않으므로.. 주행중에만 전원이 공급되도록 하였다.)

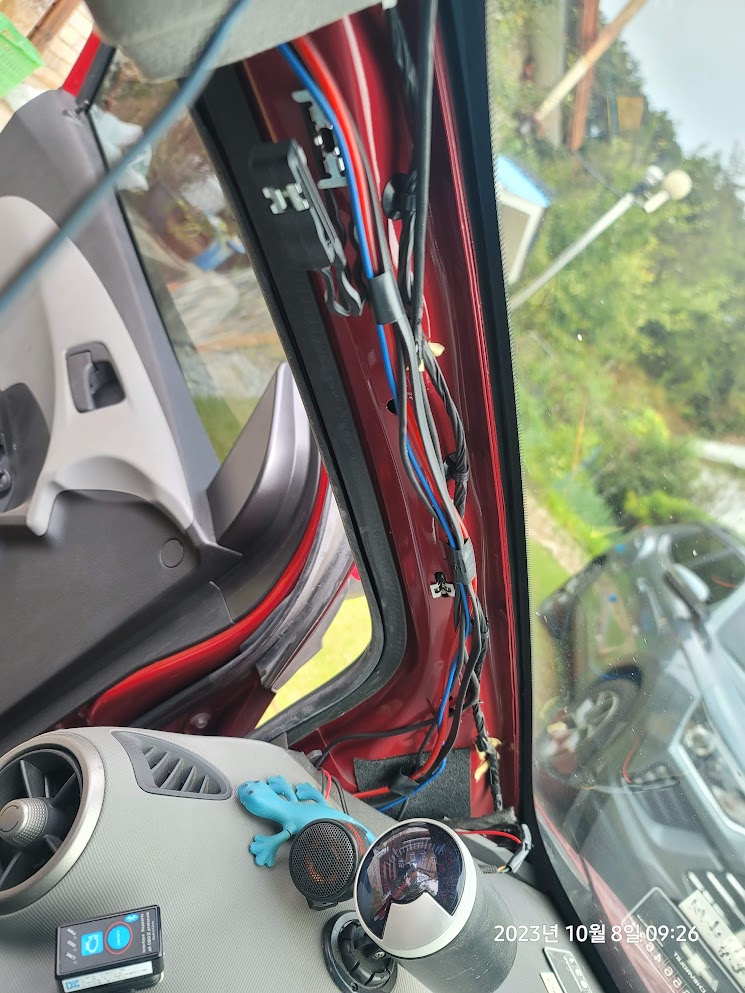

전선정리를 위해 A필러 쪽 덮개를 제거하였다.

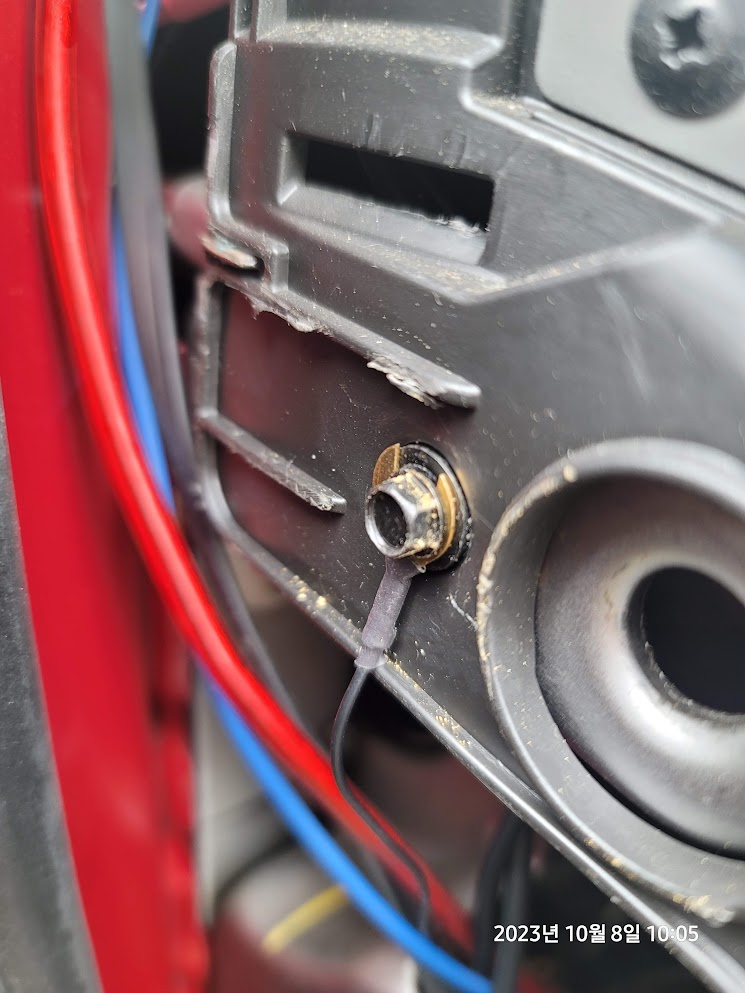

GND는 기존 블박선이 연결된 방식 그대로 적용하여 연결하였다.

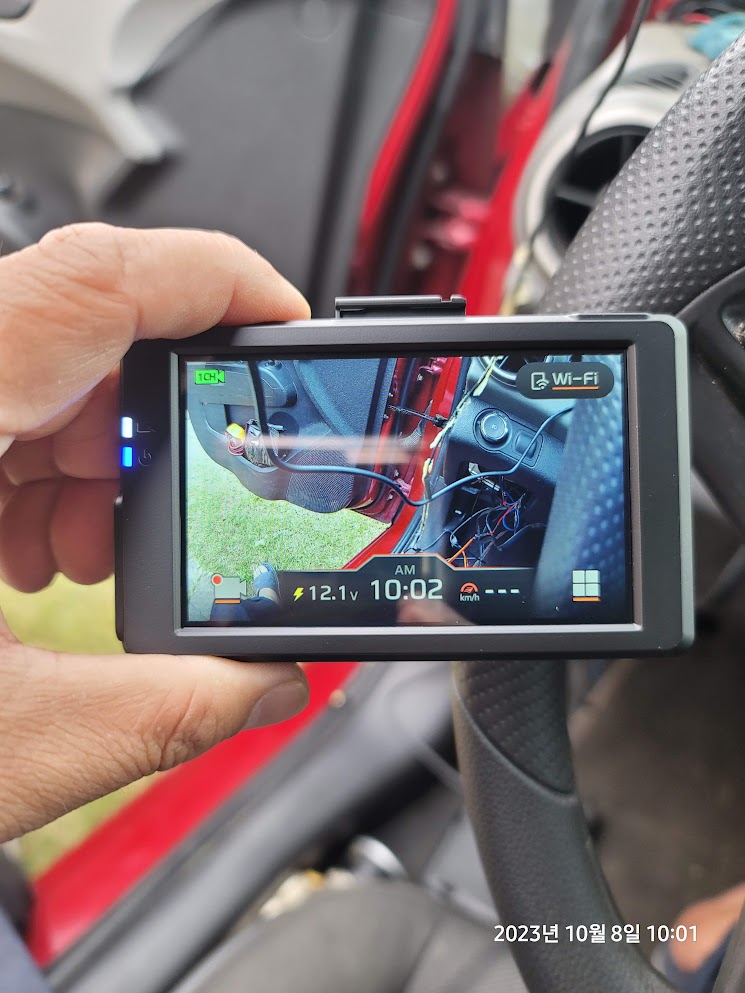

전원선들을 연결하고 일단 전원이 잘 공급되나 확인하기 위해 전면유리창에 고정하기 전에 전원테스트부터 해보았다.

잘 켜진다.

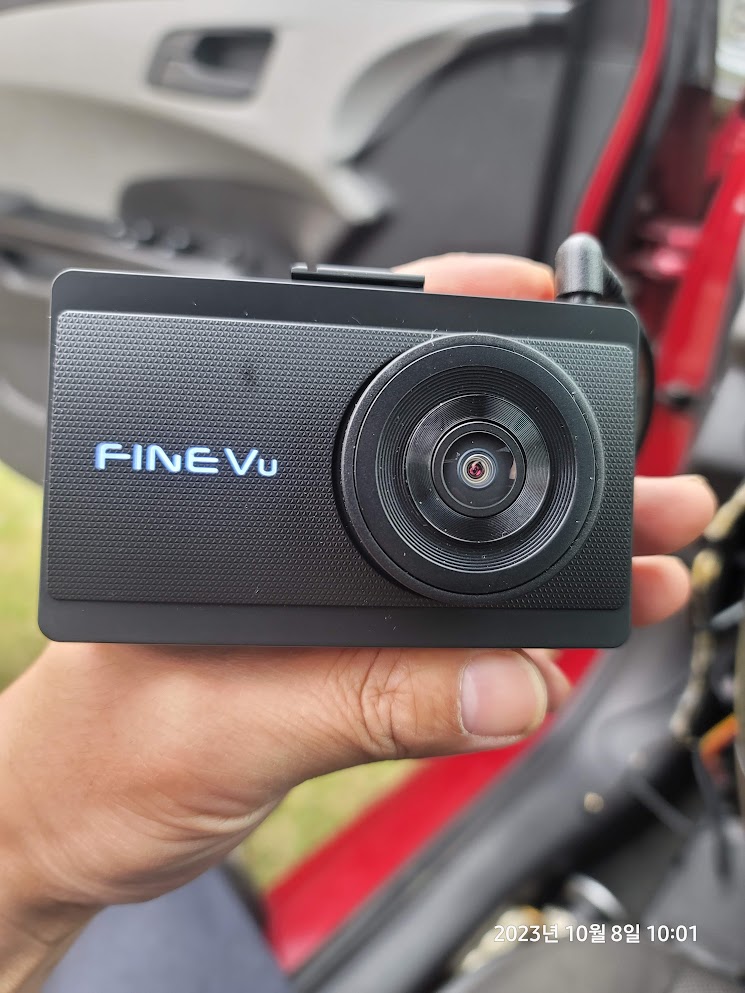

본체에 전원이 잘 들어오는 것은 확인했으니.. 적당히 자리를 잡아서 거치대를 붙여주고 본체설치를 해주었다.

이제는 후방카메라를 연결할 차례인데... A필러를 통해 전선을 보내고 운전석쪽 운전석 뒤쪽 지붕쪽 마감재 사이로 전선을 밀어넣어서 트렁크 쪽까지는 보내주었다.

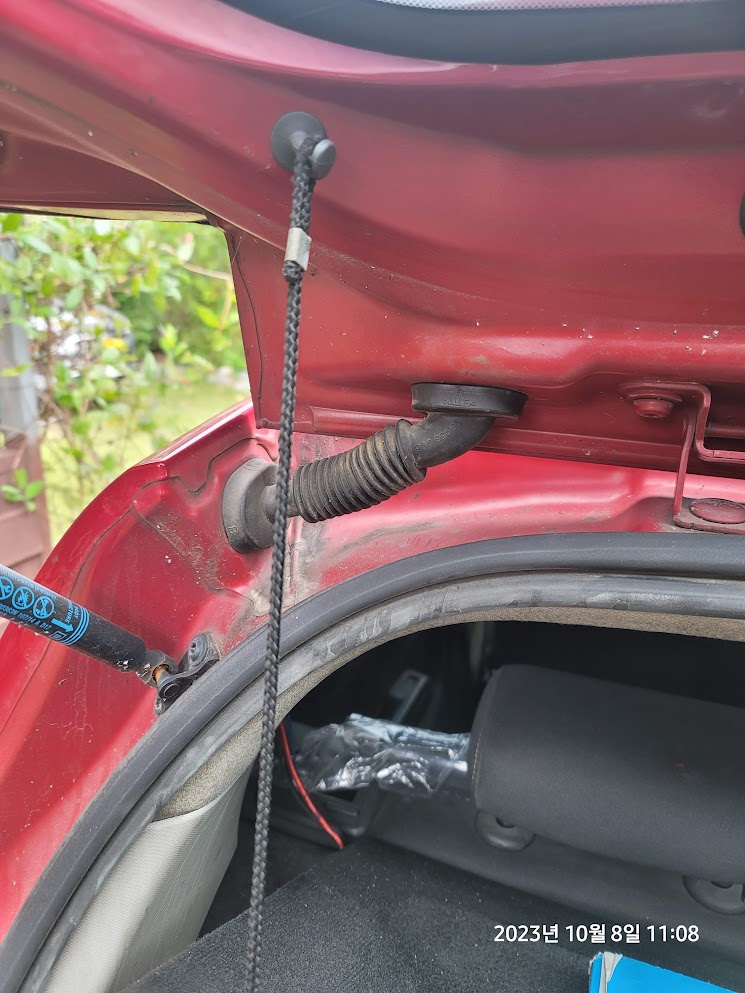

기존블박 후방카메라 전선이 통과하는 부분.

기존 블박의 후방카메라 선은 역시 블박설치 전문점?의 오랜 경험이 있는 분이 해서 그런지 깔끔하게 트렁크 쪽으로 가는 전선이 통과하는 자바라? 부분으로 연결선이 통과하고 있다.

이런저런 시도를? 나름 해보았으나 저기로 선을 연결시키기에는 역부족이었다. ㅎㅎ 너무어렵다 ㅠㅠ

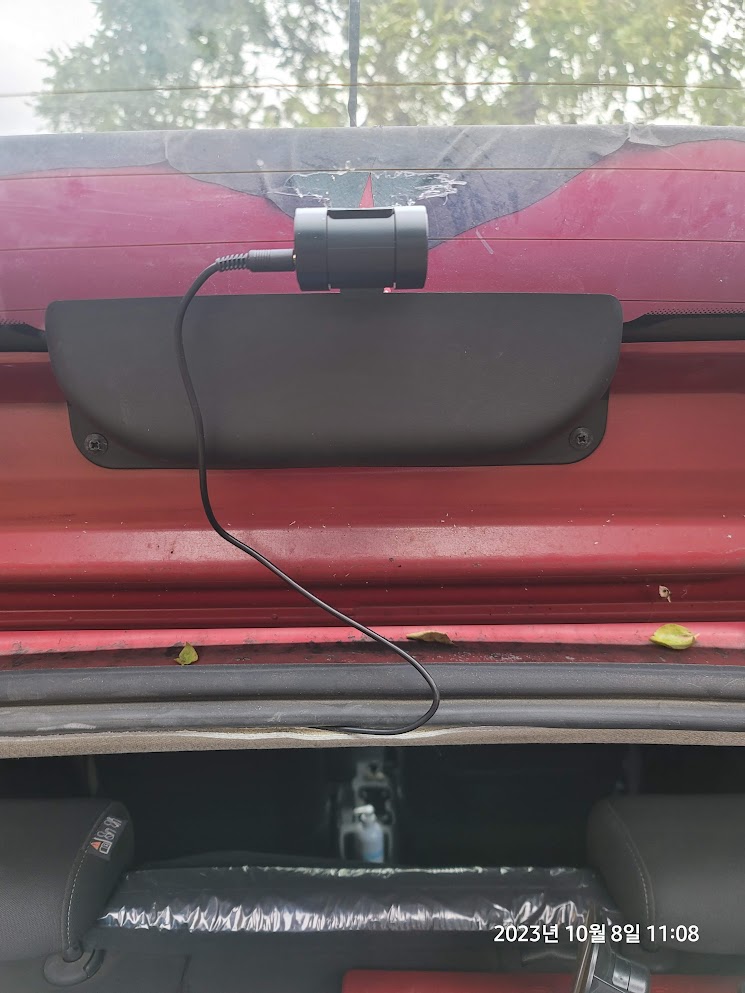

하여 그냥 아래처럼 지붕마감재를 적당히 통과시켜서 선이 좀 보이기는 하지만(주렁주렁까지만 아니면 된다..ㅎㅎ)
간편하게 연결하였다.

기존과는 다른 방식으로 그냥 나 편하게 연결! ㅎㅎ

연결후 선들이 삐져나온 곳은 잘 마감하고 본체를 켜보니 후방카메라도 잘 나온다.

설치해보니 그리 어려운 것은 아닌데... 어려운 점은 기존카메라 거치대의 양면테이프 부분을 깔끔하게 잘 제거하고 떼어내기가 쉽지 않았다.(커터칼로 떼어내려 노력하였는데 썬팅필름만 겁나 상처가 나는 사태가 발생..ㅎㅎ..)

이 부분은 기존에 사전조사를 잘 해보고 했어야 하는 부분이 아닐까 싶다.(손쉽게? 떼어내는 방법이 있을 것으로 예상..)

그리고 후방카메라쪽으로 보낸 선을 잘 정리하기가 쉽지 않다는 것을 느낄 수 있었다.(맨날 이것만 하는 분들은 쉬운 일이겠지만..)

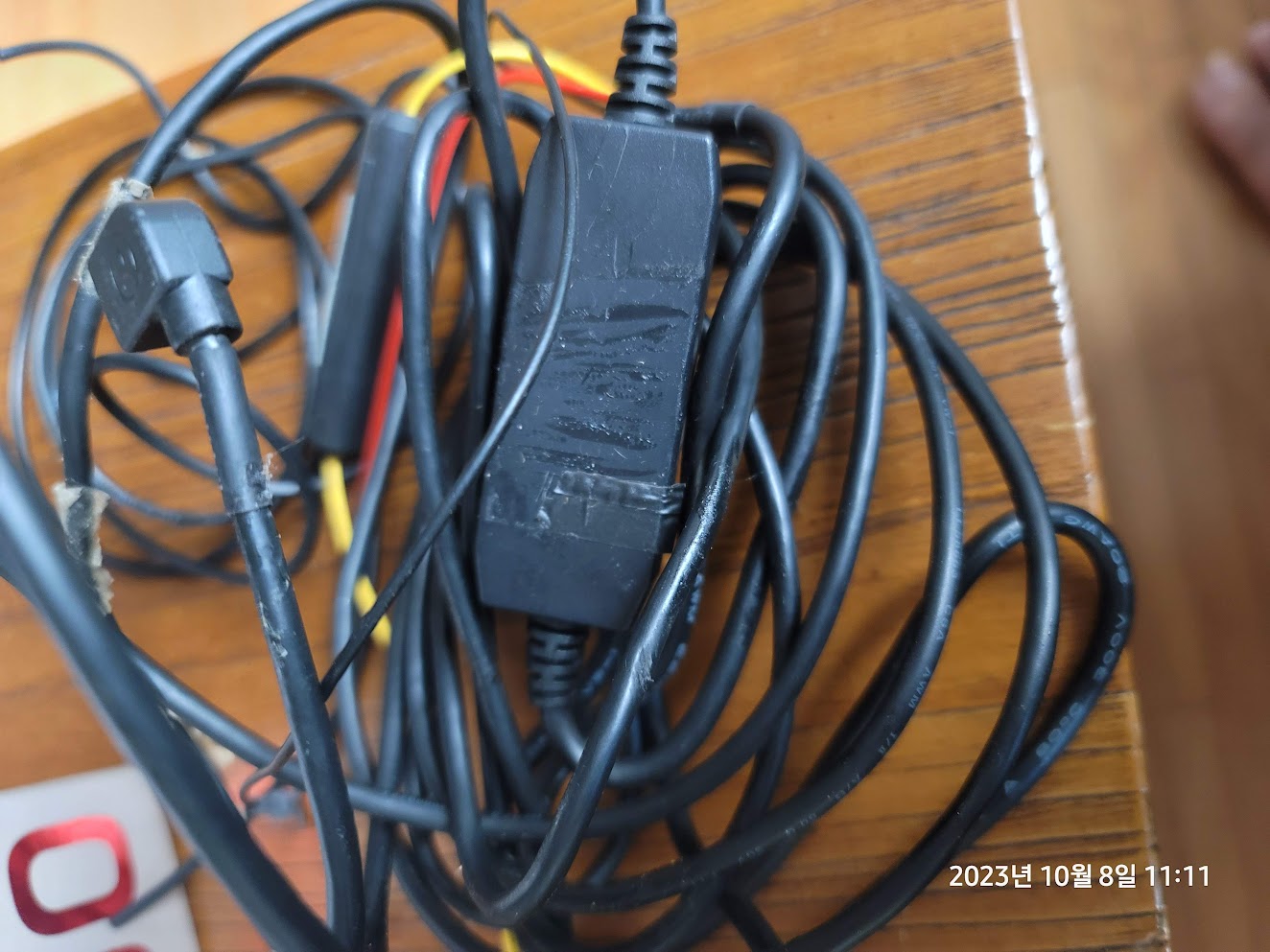

기존 블박 본체 전원 연결선

 기존 블박은 전원연결선을 살펴보니 중간에 작은 박스가 보이는데(위사진) 아마도 차량 12v 를 블박이 사용하는 전원(아마 5v일듯)으로 바꾸어주는 전압강하 부품이 들어가있을 것으로 예상된다.

요즘은 12v 가 바로 블박으로 들어가는 것으로 보아 전원관련 부품이 작아졌거나 단가가 싸졌거나 한 모양이다.

화질은 이번에 집으로 상경하면서 녹화된 영상을 한번 봐야 어떨지 알 수 있을 듯 싶다.

이번 블박은 아마 차를 폐차할때까지는 쓸 수 있을 것 같다. ㅎㅎ..
