타이밍벨트(Timing Belt) 교환 사전조사

타이밍벨트 교환을 자가로 도전해보고자 관련자료 조사중...

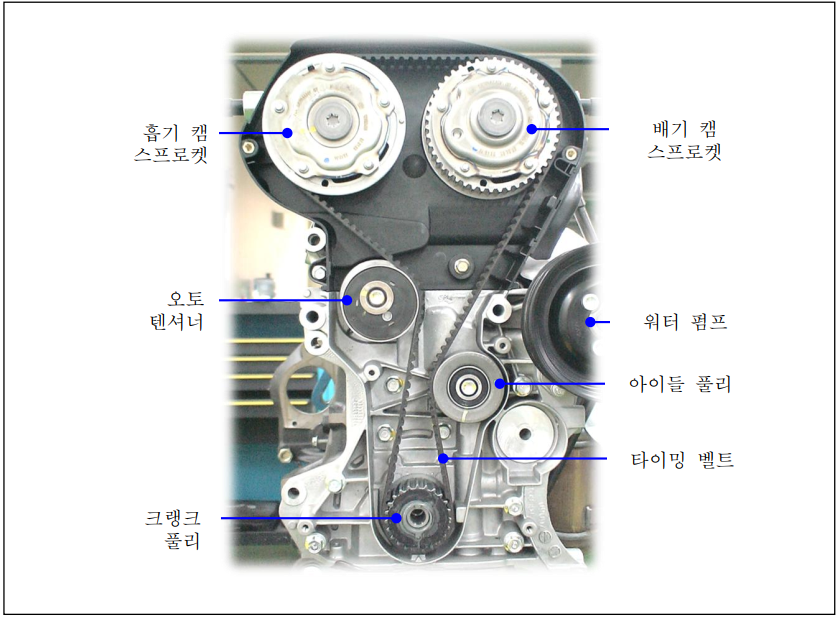

아베오 1.6 NA F16D4 엔진의 타이밍벨트. 크랭크풀리 구동력을 흡배기 캠으로 전달하여주는 아주 중요한 부품이다.



필요부품

타이밍벨트 24422964

타이밍벨트 텐셔너 i55574864

아이들 베어링 24436052

위의 3가지 부품 세트로 파는 알리링크

https://ko.aliexpress.com/item/1005001703798082.html?spm=a2g0o.productlist.0.0.76a4194f9GAUyF&algo_pvid=8b26f908-afd3-48b7-998f-6cb01e109528&algo_exp_id=8b26f908-afd3-48b7-998f-6cb01e109528-2&pdp_ext_f=%7B%22sku_id%22%3A%2212000017250255350%22%7D

50930.0₩ |Chevrolet Cruze 용 엔진 타이밍 벨트 키트 Avoe Sonic Opel Zafira Astra Insignia Vectra Pontiac 24422964 2



워터펌프 25195119

https://ko.aliexpress.com/item/1005003092821211.html?spm=a2g0o.productlist.0.0.24d449ca9z3qlZ&algo_pvid=3f115387-26c6-4f7c-9bd1-ab070b04fa14&algo_exp_id=3f115387-26c6-4f7c-9bd1-ab070b04fa14-0&pdp_ext_f=%7B%22sku_id%22%3A%2212000024033737326%22%7D

11922.0₩ |AP02 GM Opel 워터 펌프 용 25195119 ASTRA CORSA INSIGNIA VECTRA ZAFIRA Aveo Aveo5 Cruze Sonic 1.6 1.8 New 244058



KM6340 특수공구(흡배기 캠샤프트 스프로킷 고정용 툴)

https://ko.aliexpress.com/item/4000130881924.html?spm=a2g0o.productlist.0.0.29717c91ba8QGX&algo_pvid=1c83c90f-200e-4723-886f-c80944803d5f&algo_exp_id=1c83c90f-200e-4723-886f-c80944803d5f-7&pdp_ext_f=%7B%22sku_id%22%3A%2210000000386787245%22%7D

11683.0₩ 45% OFF|Chevrolet Aveo 1.4 1.6 용 캠축 장력 잠금 장치 타이밍 도구| | - AliExpress

이상의 부품들을... c-mall 같은 곳에서 사면.. 대략 20만냥 넘게 소요됨... 그러나 aliexpress에서 검색해보면.. 단돈 60달러 정도면 구입가능하다 헐... 각 부품 뒤에 알리표 링크를 걸어보았다...



악세사리 벨트는 이미 9만km에 교환했으므로..제외하고... 악세사리 벨트용 텐셔너도 딱히 소음이나 문제가 없어보여서 제외..

그리고 크랭크축 댐퍼풀리도 딱히 소음이 나거나 진동이 발생하거나 하지 않으므로 제외.(뭐 풀러서 이상해보이면 갈고..ㅎㅎ 댐퍼풀리는 약 3만얼마 정도 하는듯.)



CSMANS 의 교환메뉴얼

http://www.csmans.com/timing_belt_replacement-2388.html

Chevrolet Sonic Repair Manual: Timing Belt Replacement - Valvetrain Timing - Valvetrain - Engine - Powertrain



태송모터스의 라세티 프리미어 타이밍벨트 교환영상

-주목할만한 점은... 흡배기 캠샤프트 스프로킷 고정용 특수공구(KM6340)를 사용하지 않고 작업하였다.

정비메뉴얼에 의하면... 스프로킷 고정용 톡스볼트를 교환하기 때문에 캠커버까지 탈거하고 캠도 고정시켜놓고 하는듯... 벨트 장착시 스프로킷을 조금이라도 돌리지 않을 자신이 있으면 없이 해도 될거 같긴 하다..



https://www.youtube.com/watch?v=y6hiGDewq74



https://www.youtube.com/watch?v=C0JINtZL3MQ



같은 엔진 사용하는 라세티 프리미어 타이밍벨트 교환영상(이 분은 특수공구 없이 흡배기 스프로킷에 페인트마커로 마킹을 하여 정렬을 확인하고 있다.)

https://www.youtube.com/watch?v=rpATlBGtHX4



유튜브의 같은 엔진을 사용하는 크루즈 타이밍벨트 교환 영상(해외영상) - 이 분은 로커암커버까지 제껴서 또다른 특수공구로 캠샤프트를 정렬해놓고 작업중(그러나 따로 흡배기 스프로킷까지 교환하는것 같지는 않다. 그럴거면 뭣하러 로커암커버는 깐건지 몰겠다 ㅎㅎ)

https://www.youtube.com/watch?v=kOi73xRQsnU



아래 영상은 내가 꽤나 좋아하는 자동차정비 유튜버 카발로님의 방법 - 모닝이긴 하지만 확실하게 마킹 및 벨트 잇수까지 모두 세어서 이전과 똑같이 장착하는 방법

https://www.youtube.com/watch?v=pCLZQ54Ldac

이것저것 보고 나니 관건은 크랭크풀리와 흡배기 스프로킷을 정비메뉴얼대로 돌려서 위치시켜 놓은 다음 그 정렬이 틀어지지 않게 벨트를 다시 거는 것으로 보인다.(이 과정에서 특수공구를 사용하거나 혹은 마킹을 하여 눈대중으로 하거나 등등의 방법이 동원..)

그리고 대부분 댐퍼풀리 볼트는 에어임팩으로 푸는듯한데... 저게 손으로 풀릴지는 의문이다..(하이토크 전동임팩렌치를 하나 살까 고민중이다...ㅎㅎ... 타이어 휠너트 풀때도 참 편할거 같긴 한데...ㅎㅎ)

그리고 타이밍커버 제거 및 여타 작업을 위해 조수석쪽 엔진마운트를 탈거하고 오일팬쪽에 적당한 작키로 받쳐놓아야 하는데... 그것도 없다..ㅎㅎ... 살게 점점 많아지네...

스프로킷 정렬을 그대로 유지할 자신이 없으므로 나는 km6340에 해당하는 특수공구를 구입해서 할 예정임.

현재 12만km를 조금 넘었으며 정비메뉴얼상 권장 교환시기는 16만km이다.

난 13만km즈음에 할 예정인데.. 아마도 내년 봄정도가 되지 않을까 예상된다..ㅎㅎ
